KS102-2型超声体模（眼科B超检测适用检测装置）

KS102-2型超声体模一般适用于工作频率在30-35MHz以下Ｂ超设备的性能检测。

KS102系列检测装置的基本结构和技术特性

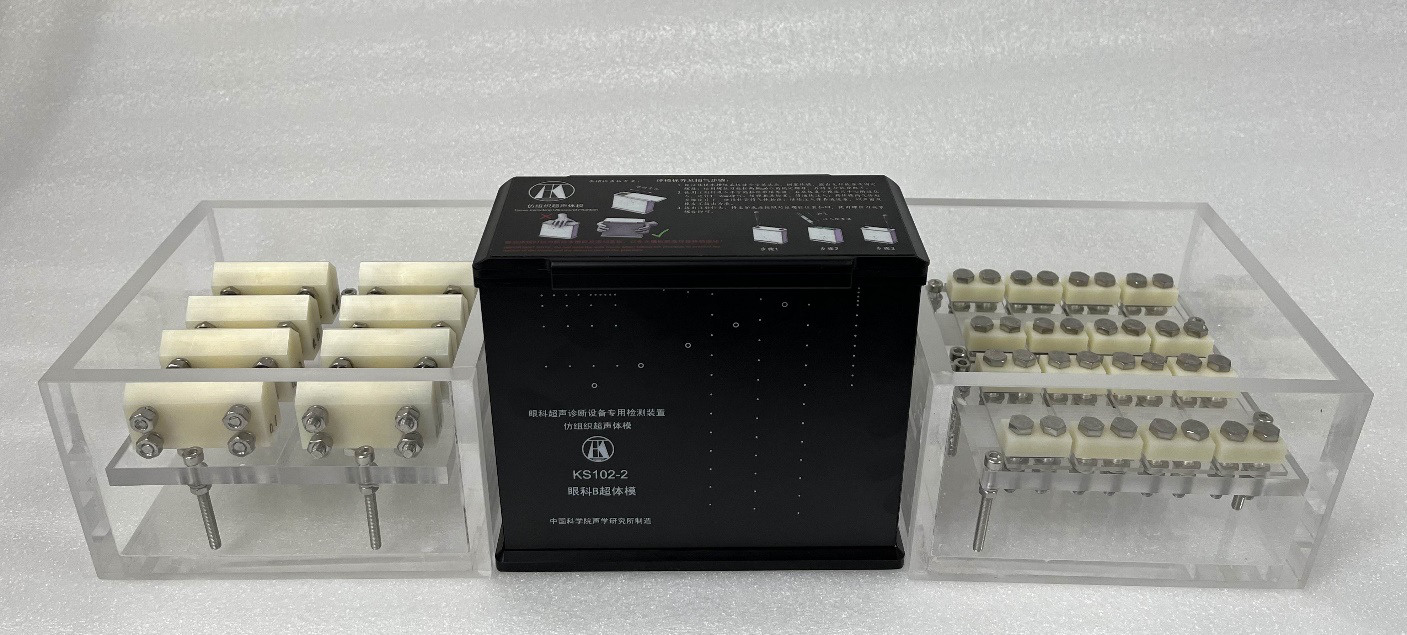

KS102型检测装置包括仿组织超声体模(中间)和空间分辨力试件两大部分，试件又有轴向(右侧)与侧向(左侧)之分，如上图所示。
(一)仿组织超声体模(KS102-2)
1．内部结构
 (1)标准媒质
    在四壁和底板、声窗围成的六面体空腔内充有TM材料作为标准媒质。
(2)线靶系统
    在TM材料内嵌埋有尼龙线靶4组，包括：
(a)盲区靶群：共含靶线5条，所在深度(与声窗距离)分别为1，2，3，4，5mm；
(b)纵向线性靶群：共含靶线3组，每组12条，所在深度(与声窗距离)从 5 mm、7.5mm、10mm起，每间隔10mm一根靶线。
(c)横向线性靶群（横向几何位置精度靶群）：所在深度(与声窗距离)为5mm、10mm、20mm和40mm。5mm深处横向靶群共含靶线10条，相邻靶线间距分别为2mm和5mm；10mm、20mm和40mm深处横向靶群各含靶线4条，相邻靶线间距为10mm；
(d)纵向几何位置精度靶群：共含靶线13条，所在深度(与声窗距离)从 2 mm起，每间隔2mm一根靶线，排布5条靶线；随后每间隔5mm一根靶线，排布8条靶线。
 (3)仿囊结构
直径2mm圆柱：5个，轴线与靶线平行，分别位于10、20、30、40、50mm深度处；
2．技术指标
(1)TM材料
声      速：(1540±10)m/s
声衰减系数：(0.5±0.05) dB/cm/MHz
(2)尼龙线靶
靶  线 直 径：(0.3±0.02)mm
几何位置公差：±0.1mm
(二)轴向分辨力试件
1．结构形式
轴向分辨力试件的单件结构如图3所示。测量所用不同尺寸的“间隙”系借助水平放置的薄塑料片层隔成，当其中充以声速为1540m/s的液体时即呈标准状态。间隙上方为2.0mm左右厚高透声塑料片，下方为10mm厚有机玻璃板，有机玻璃板下表面开有沟槽，用以减弱有机玻璃板后界面的回波。
该试件中所有金属件均为不锈钢材质。外壳用有机玻璃板加工粘接而成。内部横向尺寸刚好容纳一个试件，在深度方向，观测对象(间隙)上方尺寸不小于眼科B超的扫描深度。
2．技术指标
“间隙”个数：8
“间隙”数值：0.05，0.1，0.2，0.3，0.4，0.5，0.6.，0.7mm
“间隙”公差：<10%
(三)側向分辨力试件
1．结构形式
側向分辨力试件中的单件结构如图4所示。测量所用的不同尺寸“间隙”借助于竖直放置的薄塑料片层隔成，当其中充以声速为1540m/s的液体时即呈标准状态。“间隙”两侧为10mm厚高分子塑料板，每块的上表面均向外切成45°斜坡，以消除原路回波。为让两种分辨力的测量对象处于同一高度，在轴向分辨力试件的有机玻璃板下方装有三条金属“腿”。
该试件中所有金属件均为不锈钢材质。外壳用有机玻璃板加工粘接而成。内部横向尺寸刚好容纳两组单件，在深度方向，观测对象(间隙)上方尺寸不小于眼科B超的扫描深度。
2．技术指标
    “间隙”个数：8
“间隙”数值：0.1，0.2，0.3，0.4，0.5，0.6，0.7，0.8mm
“间隙”公差：<10%
