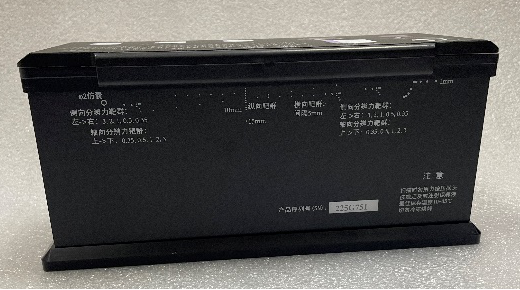

KS107BG(N-3A)型超声诊断仪检测用标准超声体模 (浅表专用)

  KS107BG(N-3A)型仿组织超声体模与中国现行国家标准GB10152─2009、YY0767-2009和计量检定规程JJG639─2005以及JJF1438-2013的要求相对应。

  KS107BG(N-3A)型超声体模适用于工作频率在5-20MHz之间的B超设备的浅表区域性能检测。检测项目包括探测深度、轴向与侧向分辨力、纵向与横向几何误差,并可考察其对不同直径囊性病灶的成像情况。其

技术指标：
1.TM材料声速：(1540±10)m/s(23±3℃)
2.TM材料声衰减系数斜率：(0.70±0.05)dB/cm/MHz(23±3℃)
3. 尼龙靶线直径：(0.10±0.02) mm，(0.30±0.05) mm
4. 尼龙靶线位置公差：±0.05 mm，±0.10 mm

TM材料中嵌埋有线靶12群，其靶群及模拟病灶分布如图1所示：
1. A1─A4 侧向分辨力靶群：
A1靶线直径为0.3mm, A2- A4靶线直径为0.1 mm。分别位于深度1，3，4.5，6 mm处，每群中靶线中心间距自左向右依次为0.35，0.5，1, 2 , 3mm，侧向分辨力靶群靶线A2- A4分布图如图3靶群M及表1中靶群分布所示, 侧向分辨力靶群靶线A1分布图如图4靶群M及表2中靶群分布所示。
2. B1─B4, 轴向分辨力靶群：
B1靶线直径为0.3mm, B2- B4靶线直径为0.1 mm。各靶群中最上面一条靶线分别位于深度1，3，4.5，6 mm处，每群中每条靶线与其上方对应的侧向分辨力靶线中心垂直距离由左而右依次为3，2，1，0.5，0.35mm，靶线间的水平距离分别为0.2mm（即水平错开间距）。轴向分辨力靶群靶线B2- B4分布图如图3靶群N及表1中靶群分布所示, 轴向分辨力靶群靶线B1分布图如图4靶群N及表2中靶群分布所示。
3. C：
盲区靶群，靶线直径为0.1mm。深度分别为1mm~9mm，共9根，在水平方向错开排布。
4. D：
纵向靶群，共11根。其中10根靶线深度分别为1mm~10mm，相邻靶线间距为1mm；另外1根靶线深度15mm。。
5．E1-E2：
横向靶群，靶线直径为0.1mm。E1位于深度位置为3mm处，E2位于深度5mm处，相邻两线中心距离均为5mm，每组6根靶线。
