  产品信息

KS215T-1超声弹性仿组织体模(包含式)
发布时间:2024-4-26
产品型号:KS215T-1
产品编号:
浏览次数:95

产品详细
  KS215T—1型超声弹性仿组织体模,背景材料内平置两层变截面圆柱形靶标,用于准静态应变成像、声辐射力脉冲成像、点剪切波成像、剪切波成像设备性能检测。

标准:
1、《准静态超声弹性成像系统性能试验方法》(YY/T1419—2016)、
2、《基于声辐射力的超声弹性成像设备性能试验方法》(YY/T1480—2016)
3、《超声弹性仿组织体模的技术要求》(YY/T1521—2017)

超声弹性仿组织体模的组成和结构为:
(1)全系列包括背景材料相同,但靶标不同,彼此独立的4台体模;
(2)体模外壳的侧板和底板均为10mm厚有机玻璃,顶面覆有复合薄膜声窗;
(3)底板上开有两个直径36mm圆孔,口上封有优质橡皮,可供注液保养之用;
(4)背景材料的尺寸为:长210mm,宽60mm,高(深)110mm;

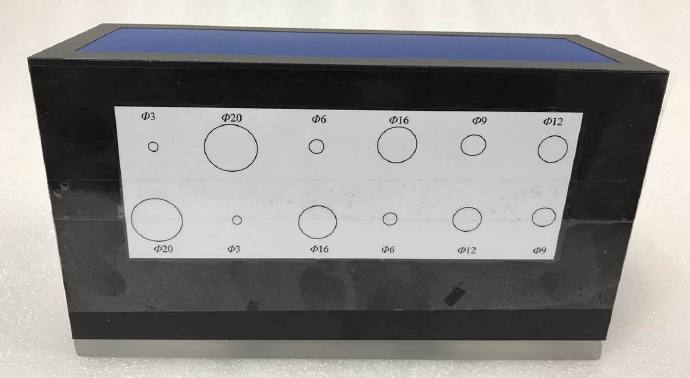

(5)靶标为圆柱形,直径有6种,分别为Φ3,Φ6,Φ9,Φ12,Φ16,Φ20mm;
(6)靶标分为上下两行,轴线分别位于声窗下30mm和60mm处,沿水平方向间隔一律为30mm,起始靶标中心点距离体模边缘水平距离为40mm;
(7)圆柱轴线沿背景材料的60mm方向,与前后壳板垂直,与声窗表面平行,彼此平行。
(8)各台中靶标均如表2中所示,按直径大小交叉排布。

背景和靶标材料的声学-力学特性
(1)背景和靶标材料,23℃时纵波声速均为(1540±10)m/s;
(2)背景和靶标材料,23℃时纵波声衰减系数斜率均为(0.5±0.05)dB/(cm MHz):
(3)系列中所有各台的背景材料相同,23℃时剪切波速度均为2.89m/s±5%,杨氏模量均为25kPa±10%;
(4)系列中各台的靶标材料,23℃时剪切波速度分别为1.63m/s±5%,2.16m/s±5%/,3.87m/s±5%,5.16m/s±5%,杨氏模量分别为8kPa±10%,14kPa±10%,45kPa±10%,80kPa±10%。
