  产品信息

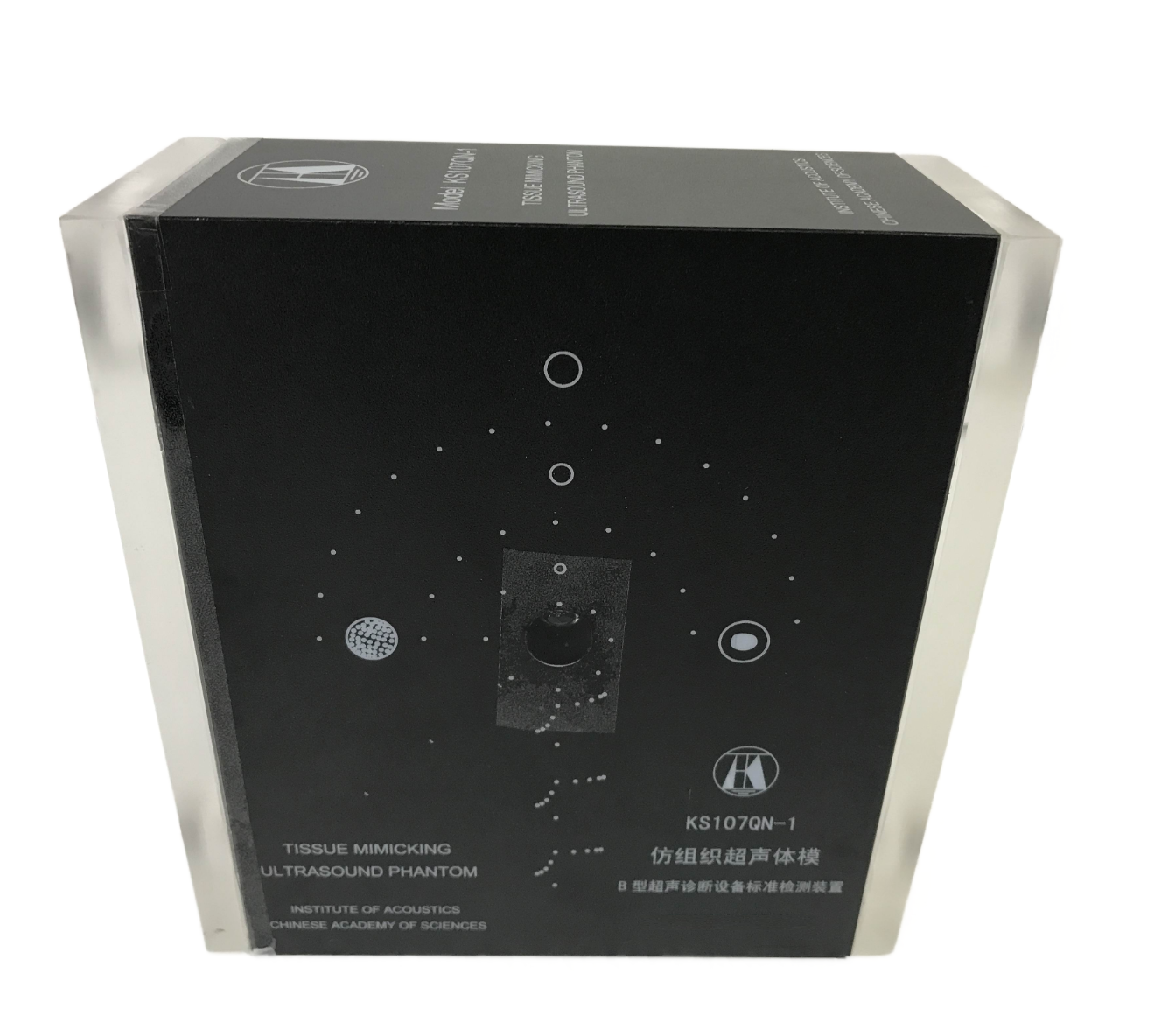

KS107QN-1腔内扫查超声体模 型超声诊断设备腔内扫查检测装置
发布时间:2023-8-14
产品型号:KS107QN-1
产品编号:
浏览次数:455

产品详细

KS107QN—1型腔内扫查超声体模,系超声传播特性方面模仿组织的人体物理模型。由超声仿组织材料(Ultrasonically  Tissue-Mimicking  Material,简称TM材料)和嵌埋于其中的多种测试靶标(包括靶线、仿囊、结石、仿肿瘤)以及声窗、外壳、指示性装饰面板等构成的测试装置。
体模中心位置开有内径为12.5mm的腔内探头扫查通孔,用以插入腔内探头进行超声扫查,专用于考察配接腔内超声探头的B超影像装置的影像特性参数,包括盲区、侧向(横向)分辨力、轴向(纵向)分辨力、侧向几何位置精度、轴向几何位置精度以及仿病灶的直径误差。

参照国家标准GB10152—2009中通用体模技术要求本体模技术参数为:
1.TM材料声速:1540±10m/s(23±3℃)
2.TM材料声衰减系数斜率:0.70±0.05dB/cm/MHz(23±3℃)
3.尼龙靶线直径:0.3±0.05mm(注:侧向分辨力E1—E3靶群0.5mm间隔采用0.15±0.02 mm)
4.尼龙靶线位置公差:±0.1mm

技术参数:
1.四壁和底由有机玻璃加工组装而成,四壁外表面贴有指示和装饰用塑料薄膜面板;
2.外形尺寸为17cm×16cm×66cm;
3.底板开有直径3.6cm圆孔两个并用橡胶薄层封闭,以供注射保养液和除气之用;
4. 内充有符合国家标准要求的TM材料作为标准传声媒质。
5. 据上边缘80mm深度处中心开有Ф12.5mm的腔内探头扫查孔,探头插入此孔进行超声扫查。为方便掌握整个体模的靶标影像显示,左侧另开壹声窗,封以60μm厚聚酯薄膜用作声窗。
6.线靶系统

TM材料中嵌埋有线靶5群,其分布如附图所示,计有:
(1)A:盲区靶群。
共8根靶线,每隔45°设置一个,设置深度由中心探头扫查孔边缘正上方2mm开始,以1mm为步径,分别为2、3、4、5、6、7、8、9mm。
(2)B1—B3: 轴侧向分辨力靶群。
其侧向分支分别距中心扫查孔下边缘10,30,50mm,B1和B2、B3三群中靶线分布于围绕扫查孔中心半径为16.25mm、36.25mm、56.25mm的圆弧上。两相邻靶线中心侧向直线距离依次为4,3,2,1mm。
其轴向分支中两相邻靶线中心距扫查孔中心半径差值分别为3,2,1,0.5mm,水平距离均为1mm。
E1—E3:侧向分辨力靶群
距中心扫查孔下边缘10,30,50mm,E1和E2、E3三群中靶线分布于围绕扫查孔中心半径为16.25mm、36.25mm、56.25mm的圆弧上。两相邻靶线中心侧向距离为0.5mm。
(3) C1─C2:侧向靶群(用于考察侧向(横向)几何位置精度)
侧向靶群,分别位于距中心扫查孔上半部边缘20,40mm处,每群中靶线中心侧向距离(两靶线之间的直线距离)为10mm。靶线分布于围绕扫查孔中心半径为26.25mm、46.25mm的圆弧上。20mm处的侧向靶群由扫查孔左侧水平位置起呈半圆状分布,共9个靶点。40mm处的侧向靶群由扫查孔左侧水平位置起呈半圆状分布,共15个靶点。
(4) D:纵向靶群
纵向靶群,共含靶线6条,分别位于距中心扫查孔正下方边缘10、20、30、40、50、60mm处,相邻两线中心距离均为10mm。
7.模拟病灶
(1)F1—F3:仿囊结构
TM材料内嵌埋有囊性模拟病灶3个,均为圆柱形,直径分别为2,4,6mm,柱轴均与靶线平行,轴心分别位于距离中心扫查孔正上方边缘10,30,50mm处。
