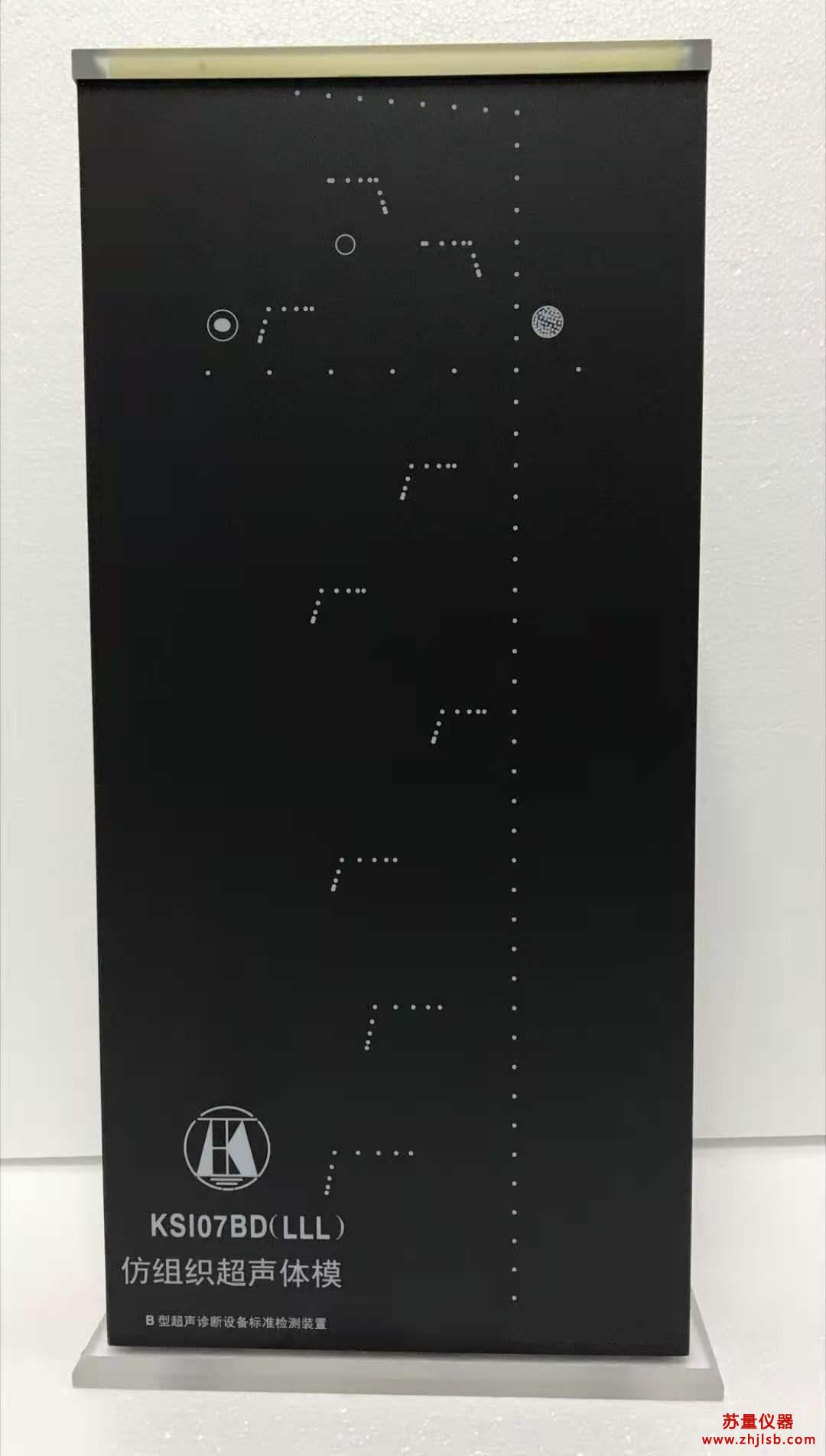

KS107BD(LLL)型超声体模
发布时间:2021-6-30
产品型号:KS107BD(LLL)型
产品编号:sl012
浏览次数:176

产品详细

KS107BD(LLL)型超声体模适用于工作频率在4MHz以下B超设备的性能检测。

.技术指标

1.TM材料声速:1540±10m/s(23±3℃)

2.TM材料声衰减系数斜率:0.70±0.05dB/cm/MHz(23±3℃)

3.尼龙靶线直径:0.3±0.05mm

4.尼龙靶线位置公差:±0.1mm

.外部结构

    四壁和底由有机玻璃加工组装而成,底板开有直径36mm圆孔两个,封有1mm厚橡皮,供注射保养液之用。四壁外表面贴有指示和装饰用塑料薄膜面板。顶面封以60μm厚聚酯薄膜用作声窗。最上面为10mm深水槽,检测时即使以水为耦合剂也不会流失。水槽上有3mm厚盖板,以便在不用时保护声窗。

.标准媒质

    在四壁、底板和声窗围成的六面体空腔内,充有符合国家标准要求的TM材料作为标准传声媒质。

.线靶系统

    在TM材料内嵌埋有尼龙线靶12群,其分布如附图所示。其中包括:

1.A1─A9

    轴侧向分辨力靶群。其横向分支分别距声窗30,50,70,120,160,200,250,300和350mm,A1A2两群中两相邻靶线中心水平距离依次为1,5,4,3,2mm,A3─A6群中则依次为5,4,3,2mm,A7中为6,5,4,3 mm,A8中为7,6,5,4 mm,A9中为8,7,6,5 mm。纵向分支中两相邻靶线中心A1─A7垂直距离分别为4,3,2,1mm;A8—A9垂直距离分别为5,4,3,2mm。

2.B:

    盲区靶群。相邻靶线中心横向间距均为10mm,至声窗距离分别为10,9,8,7,6,5,4,3mm。

3.C:

    纵向靶群。共含靶线40条,相邻两线中心距离均为10mm。

4.D:

    横向靶群,共含靶线7条,相邻两线中心距离均为20mm。

.模拟病灶

1.E:

    仿肿瘤,位于深度70--80mm之间,呈圆柱形,直径10mm,柱轴与靶线平行。

2.F:

    仿囊与结石,仿囊呈圆柱形,直径10mm,位于深度70--80mm之间,轴向与靶线平行。仿结石为不规则形,位于囊之中腰,最大尺寸约4─6mm。

3.G:

    仿囊结构,呈圆柱形,直径6mm,柱轴与靶线平行,位于深度47--53mm之间。
