KS107BD(LL)型超声体模适用于工作频率在4MHz以下Ｂ超设备的性能检测。

一.技术指标

1.TM材料声速：1540±10m/s(23±3℃)

2.TM材料声衰减系数斜率：0.70±0.05dB/cm/MHz(23±3℃)

3.尼龙靶线直径：0.3±0.05mm

4.尼龙靶线位置公差：±0.1mm

二.外部结构

    四壁和底由有机玻璃加工组装而成，底板开有直径３６mm圆孔两个，封有１mm厚橡皮，供注射保养液之用。四壁外表面贴有指示和装饰用塑料薄膜面板。顶面封以60μm厚聚酯薄膜用作声窗。最上面为10mm深水槽，检测时即使以水为耦合剂也不会流失。水槽上有３mm厚盖板，以便在不用时保护声窗。

三.标准媒质

    在四壁、底板和声窗围成的六面体空腔内，充有符合国家标准要求的ＴＭ材料作为标准传声媒质。

四.线靶系统

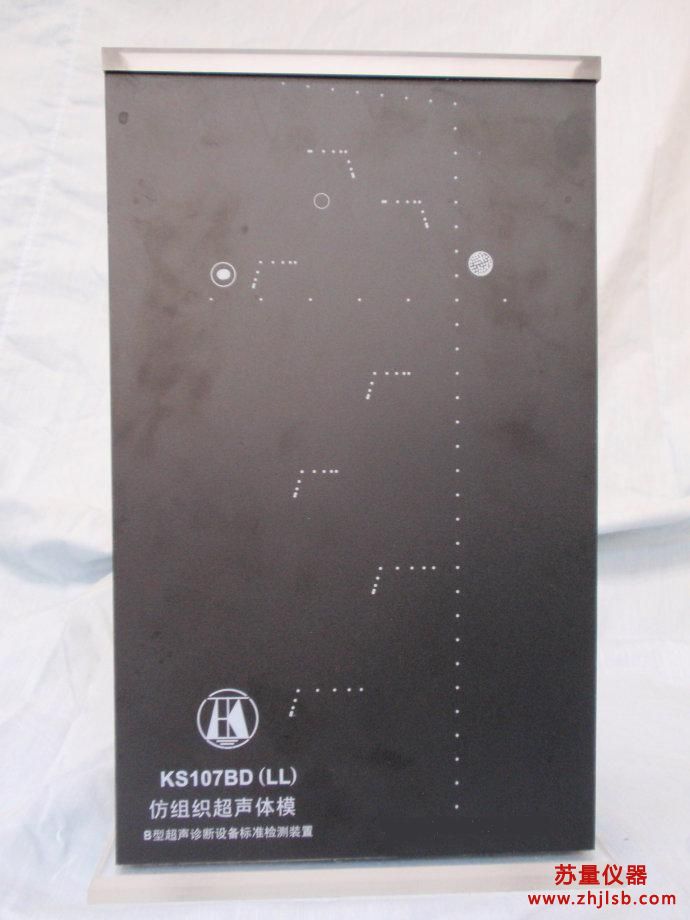

    在ＴＭ材料内嵌埋有尼龙线靶８群，其分布如附图所示。其中包括：

1.A₁─A₇：

    轴侧向分辨力靶群。其横向分支分别距声窗30，50，70，120，160，200和250mm，A₁和A₂两群中两相邻靶线中心水平距离依次为1，5，4，3，2mm，A₃─A₅三群中则依次为5，4，3，2mm，A₆中为7，6，5，4 mm，A₇中为8，7，6，5 mm。纵向分支中两相邻靶线中心垂直距离分别为4，3，2，1mm。

2.B：

    盲区靶群。相邻靶线中心横向间距均为10mm，至声窗距离分别为10，9，8，7，6，5，4，3mm。

3.C：

    纵向靶群。共含靶线30条，相邻两线中心距离均为10mm。

4.D：

    横向靶群，共含靶线7条，相邻两线中心距离均为20mm。

五.模拟病灶

1.E：

    仿肿瘤，位于深度70--80mm之间，呈圆柱形，直径10mm，柱轴与靶线平行。

2.F：

    仿囊与结石，仿囊呈圆柱形，直径10mm，位于深度70--80mm之间，轴向与靶线平行。仿结石为不规则形，位于囊之中腰，最大尺寸约4─6mm。

3.G：

    仿囊结构，呈圆柱形，直径６mm，柱轴与靶线平行，位于深度47--53mm之间。
