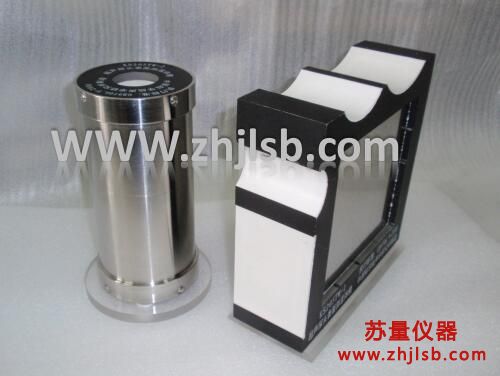

KS205TW系列超声探头表面测温体模
发布时间:2018-5-22
产品型号:KS205TW-1型和KS205TW-2型
产品编号:SL042
浏览次数:301

产品详细

为了配合GB9706.9—2008的贯彻实施,研制开发了KS205TW系列专用体模,并精心选择控温水浴和基于热电偶的点温计,与测温体模配套提供。测温体模系列产品包括体外探头用的KS205TW-1型和体内探头用的KS205TW-2型两种,均可在空气-室温和水浴-升温两种条件下使用。



KS205TW-1型和KS205TW-2型的仿组织材料特性参数

(a)声          速:(1540±10)m/s

(b)声衰减系数斜率:(0.5±0.1)dB/(cm·MHz)

(c)比          热:(3500±500)J/(kg·K)

(d)导    热    率:(0.5±0.1)W/(m·K)

1KS205TW-1型体外探头用测温体模基本结构

(1)外形及尺寸

整体略呈六面体形,宽200mm,厚(前后方向)70 mm,高210mm

(2)壳体构成

(a)前后两壁:中央部分为1mm厚不锈钢板,四周镶边部分为10mm厚有机玻璃板;

(b)侧面非声窗部分:10mm厚有机玻璃板;

(c)顶面及侧面声窗部分:1.5mm厚室温硫化橡胶。

(3)声窗

    (a)顶面:平面和R20mm曲面声窗各一个,前者针对平面线阵和R76凸阵探头,后者针对R20R15R10凸阵探头;

  (b)侧面:R40mmR60mm曲面声窗各一个,前者针对R40R30凸阵探头,后者针对R60R50凸阵探头。

  (4)仿组织材料类型:水性高分子凝胶基复合材料。

2. KS205TW-2型体内探头用测温体模基本结构

(1)外形及尺寸

    整体呈圆柱形,外径约94mm,高约190mm

(2)壳体构成

  (a)侧壁:约5mm厚不锈钢,对应顶面面膜上红箭头指示方向,不锈钢侧壁内有吸声材料;

  (b)顶面:中央开有圆孔的有机玻璃;

  (c)底面:中央开孔以橡胶封闭的有机玻璃。

(3)腔体形状及材料

(a)形状:圆柱形;

(b)上半段:ABS塑料;

(c)下半段:橡胶薄层;

(d)腔  底:橡胶薄层。

  (4)仿组织材料类型:水性高分子凝胶基复合材料。
