一. 功能说明

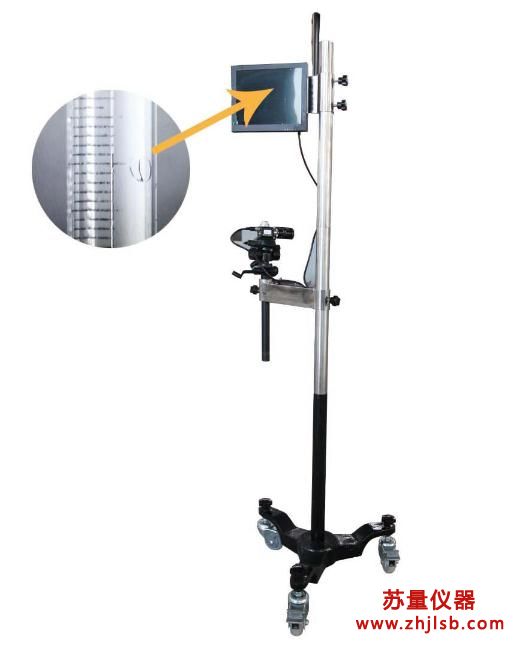

玻璃液体温度计读数装置是专为检测玻璃温度计而设计的一种采用CCD技术的新型读数装置，由CCD摄像头、进口放大镜头、CCD摄像头支架、工业液晶显示器、连接电缆和专用电源组成。将温度计刻度线放大并显示在监视器上，使刻线在温度计的位置一目了然。完全解决了读数望远镜的许多弊端：读数费劲、只有一人观看、劳动量大、图像倒置等一系列问题。

二. 特点

Ø 金属镀铬支架，外形美观大方；

Ø 可调底座支脚，方便调节水平；

Ø 图像采集调节灵敏，实用性强；

Ø 观测视场大，可由一人或多人同时观测；

Ø 减少粗大误差，减轻检测人员的劳动强度；

Ø 采用进口镜头与放大扩展口，放大倍数大， 成像清晰，读数准确。

Ø 10.4寸工业级高性能液晶屏 ，尺寸合理，结构紧凑，易于安放；

三. 主要技术参数

Ø 外形尺寸：540*540*1600mm

Ø 重量：54kg

Ø 供电电源：220VAC

Ø 显示器：对比度3500:1，标准分辨率800X600

Ø 工业相机：像素752(H)X582(V)，最低照度0.0005 lux at F1.2

四. 显示器的优点特色:

l 10.4寸尺寸合理，紧凑结构，易于安放；高强度钢质外壳，可以提供良好保护；专业级芯片及处理技术，确保高画质；高可靠性，稳定性，特别适合恶劣的工业环境；

l 工业级高性能液晶屏，确保高清晰，高稳定图象；多种信号输入/出接口，支持多种类的信号输入/出；

l 工业级别金属外壳一体化设计，具有优良的防护等级和电磁屏蔽性能：工业级烤漆，简洁，大方的外观，与整个主机融为一体。

l 显示器对比度是3500:1

l 标准分辨率是800X600

五. 工业相机的优点特色：

l 采用 SONY CCD 传感器，更好的使用寿命、更好的可靠性和稳定性

l DSP-数字信号处理技术，使图像更清晰、细腻，轮廓更分明，信躁比、对比度更强。

l 极好的消除了信号中的干扰超声波、具有高质量的图像和很高的灵敏度

l 利用3D 数字降躁系统、具有画质边缘锐利度补偿功能，能得到更清晰的图像

l 自动增益控制：先进的数字背光补偿功能

l 手动电子快门控制、手动强光抑制控制、手动白平衡控制

l 防荧光照明时的飘色现象，图像更稳定；多档电子快门，清晰抓拍流水线上移动工件

l 具有锁定，跟踪白平衡，色彩更自然，手动白平衡调整，色彩还原更准确

l 像素752(H)X582(V)

l 信躁比More than 52dB

l 最低照度0.0005 lux at F1.2

六. 工业镜头的优点特色：

l 采用日本Computar工业镜头

l 捕捉住兆像素照相机的全部分辨率

l 低变形率（低于1.0%）

l 焦点和光圈锁紧螺钉

l 在整个屏幕范围内都具有高对比度及清晰图像

l 紧凑式设计（直径：35.5mm）

l 最小物距：0.3m
