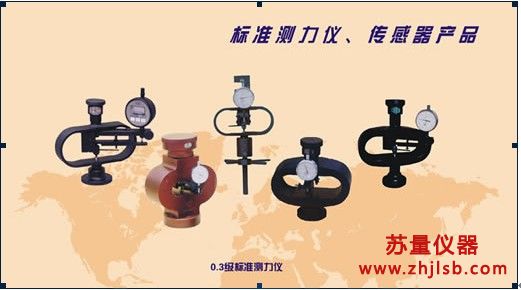

1. 性能：本测力仪为0.3（千分之三）级标准“力值”计量仪器。主要用于材料试验
机、压力机等测力仪器、设备的检定和校验。也可用于其它有关仪器、设备、零部件、构件“力值”的测量、检定和校验。其突出特点是数据可靠、质量稳定、不老化、无损耗，属永久性计量设备。是一种经济适用、操作简单、使用方便、准确安全的测量设备。是各质量技
术监督、计量检测、科研院所、大专院校、质检机构、相关部门和企业的首选设备。
2 .标准：本测力仪系根据中华人民共和国国家标准GB/T 13634—2000（替代原GB/T
13634—1992）《试验机检验用测力仪的校准》和中华人民共和国国家计量检定规程JJG 44—92《标准测力仪》的规定制造和检验的。
3. 原理：为机械式。分为直接测量式和杠杆放大式。
（1）直接测量式：（图1）环体在外力作用下产生变形，使测量表移动直接测量。
（2）杠杆放大式：（图2）环体在外力作用下产生变形，通过支杆经杠杆放大，使测量表移动进行测量。
4. 主要技术参数：
（1）测力仪的测量范围为最大试验力的10%至最大试验力。
（2）测力仪的示值重复性相对误差和长期稳定度均不大于0.3%。
（3）测力仪的示值进、回程相对误差不大于1.5%。
|
序
号 |
规格
kN |
型 号 |
测力形式 |
最大试验力
kN |
外形尺寸（毫米）
（长×宽×高） |
净重
kg |
|
1 |
0.1 |
EHB-01 |
压 式 |
0.1 |
125×40×170 |
0.60 |
|
2 |
0.2 |
EHB-02 |
0.2 |
0.63 |
|
3 |
0.3 |
EHB-03 |
0.3 |
0.64 |
|
4 |
0.6 |
EHB-06 |
0.6 |
0.67 |
|
5 |
1 |
EHB-1 |
1 |
0.71 |
|
6 |
1.5 |
EHB-1.5 |
1.5 |
0.74 |
|
7 |
3 |
EHB-3 |
拉压两用式 |
3 |
200×110×210 |
2.1 |
|
8 |
EHB-3A |
压 式 |
200×110×190 |
1.9 |
|
9 |
6 |
EHB-6 |
拉压两用式 |
6 |
200×110×210 |
2.4 |
|
10 |
EHB-6A |
压 式 |
200×110×190 |
2.1 |
|
11 |
EHB-6B |
抗折机专用 |
200×110×350 |
3.1 |
|
12 |
10 |
EHB-10 |
拉压两用式 |
10 |
210×110×215 |
3.6 |
|
13 |
EHB-10A |
压 式 |
210×110×200 |
3.1 |
|
序
号 |
规格
kN |
型 号 |
测力形式 |
最大试验力
kN |
外形尺寸（毫米）
（长×宽×高） |
净重
kg |
|
14 |
30 |
EHB-30 |
拉压两用式 |
30 |
210×115×230 |
4.6 |
|
15 |
EHB-30A |
压 式 |
210×115×200 |
3.7 |
|
16 |
60 |
EHB-60 |
拉压两用式 |
60 |
210×130×250 |
6.1 |
|
17 |
EHB-60A |
压 式 |
210×130×200 |
5.1 |
|
18 |
100 |
EHB-100 |
拉压两用式 |
100 |
210×130×250 |
7.2 |
|
19 |
EHB-100A |
压 式 |
210×130×230 |
7.5 |
|
20 |
300 |
EHB-300 |
拉压两用式 |
300 |
225×160×335 |
13.3 |
|
21 |
EHB-300A |
压 式 |
225×160×235 |
10.8 |
|
22 |
600 |
EHB-600A |
600 |
250×195×250 |
20.3 |
|
23 |
EHB-600B |
165×150×205 |
6.5 |
|
24 |
1000 |
EHB-1000A |
1000 |
270×205×270 |
31.0 |
|
25 |
EHB-1000B |
170×160×225 |
9.8 |
|
26 |
2000 |
EHB-2000A |
2000 |
220×180×260 |
22.1 |
|
27 |
3000 |
EHB-3000 |
3000 |
240×180×305 |
29 |
|
28 |
5000 |
EHB-5000 |
5000 |
270×195×360 |
51 |
|
