一．简介：

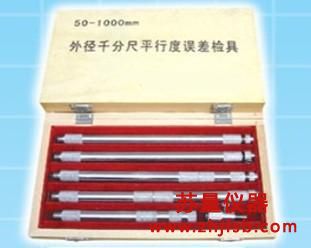

外径千分尺平行度检具是长度计量专用于检定外径千分尺两测量面平行度的专用检具。它具有结构简单、工作可靠、测量范围广、精确度高、使用方便，是计量室必备的设备之一。

二．使用方法：

在开始使用该检具检定外径千分尺两测量面平行度误差是时，先将检具活动杆④的工作行程压缩2-3mm，然后用紧固螺钉⑤紧固。将检具放在平板上校正两钢珠的位置在同一直线上，（可用等高的二块平铁，垫在测头①、⑧两小平面即可）紧固螺钉②，进行第一组两测量面平行度误差的检定。因检具的活动杆是直线位移，所以其他三组检定时，只要放松紧固螺钉⑤，旋出或旋进被检外径千分尺的微分筒0.12-0.13mm后，再紧固螺钉⑤即可，不必进行钢珠位置的调整，为适应不同检定范围的需要，可选取不同的接长管，测量头尺寸有Ф6.5、Ф8mm两种，基本上能满足检定50-1000mm外径千分尺两测量面平行度误差的要求。
